Standard mocowania Trijicon RMR

Trijicon RMR footprint standard

Które red doty będą działać z montażem Trijicon? Czy będziesz mógł zamontować Holosun 507C na tej samej płytce co celownik red dot Trijicon RMR? Pełną kompatybilność footprintu omawiamy w tym artykule.

Wyjaśnienie kompatybilności footprintów

Co oznacza „footprint”? Termin footprint odnosi się do układu gniazd i otworów na śruby w podstawie urządzenia optycznego.

A co oznacza, że footprinty są kompatybilne? Każdy celownik optyczny ma jakąś bazę do montażu. Baza składa się z pinów w różnych pozycjach oraz otworów na śruby służących do mocowania celownika do montażu.

Jeśli dwa celowniki korzystają z tej samej bazy montażowej, mówimy, że mają ten sam footprint. W tym artykule pokazujemy, które red doty mają ten sam footprint.

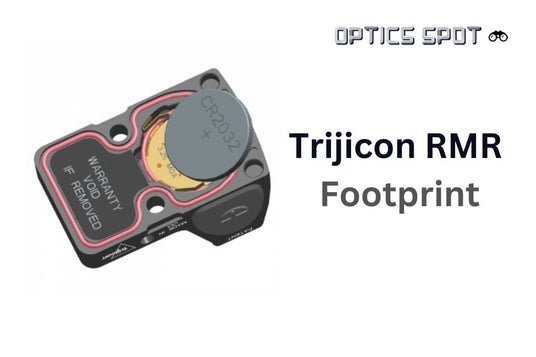

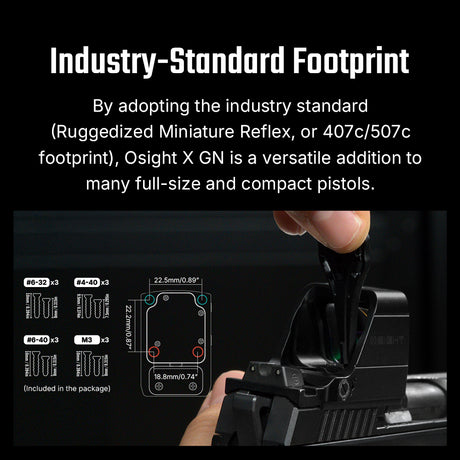

Trijicon RMR wzór footprint

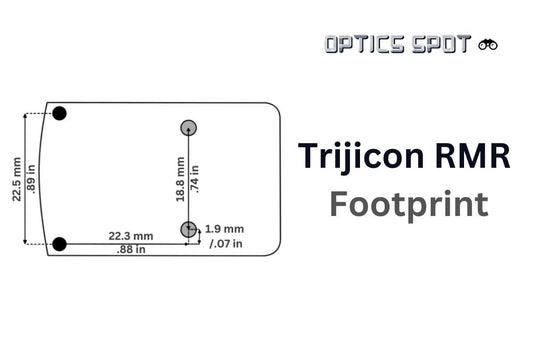

Footprint RMR składa się z dwóch gniazd z przodu i dwóch otworów na śruby w środku celownika.

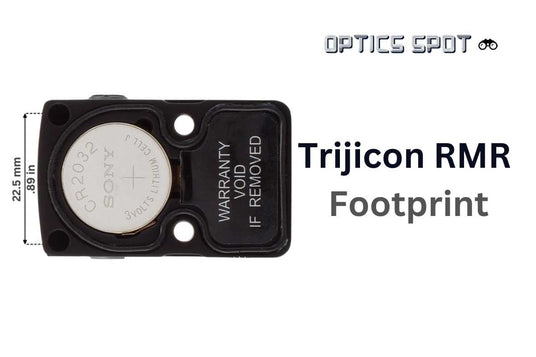

Przednie gniazda są oddalone od siebie o 22,5 mm / 0,89 cala, każde umieszczone w rogu przodu celownika. Pozycja tych dwóch gniazd odpowiada pozycji pinów znajdujących się na powierzchni montażowej każdego montażu dla tego standardu.

Otwory na śruby są umieszczone mniej więcej w środku urządzenia optycznego. Służą do mocowania celownika do montażu. Te dwa otwory na śruby są oddalone od siebie o 18,8 mm / 0,74 cala.

Śruby do tych otworów na śruby są zawsze dołączone do zestawu z celownikiem.

Kompatybilne red doty

RMR to jeden z najczęściej spotykanych footprintów na rynku.

Poniżej znajduje się pełna lista celowników działających z footprintem Trijicon.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

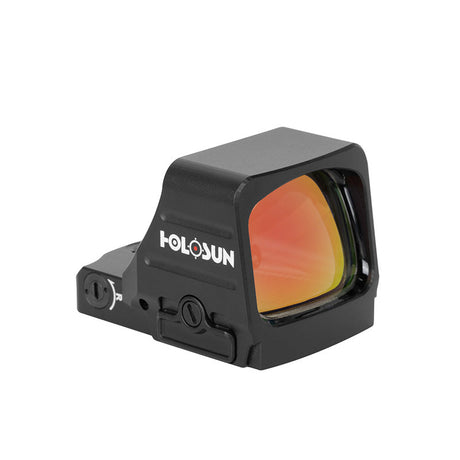

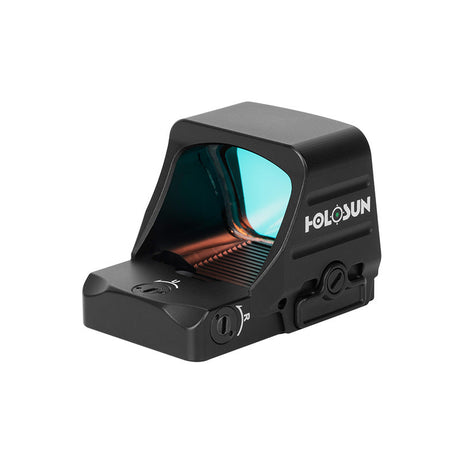

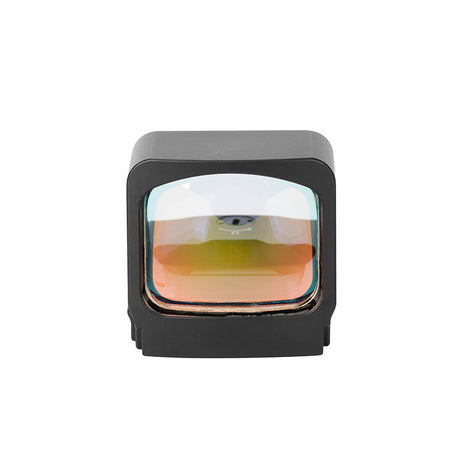

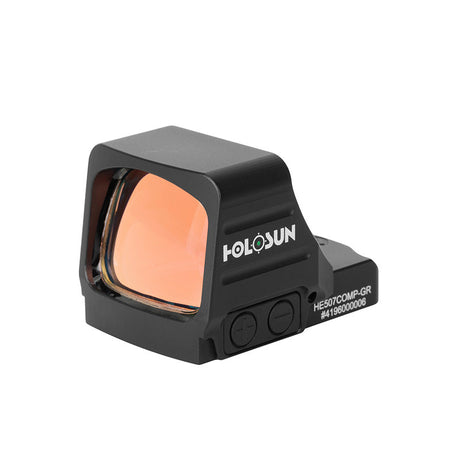

Holosun

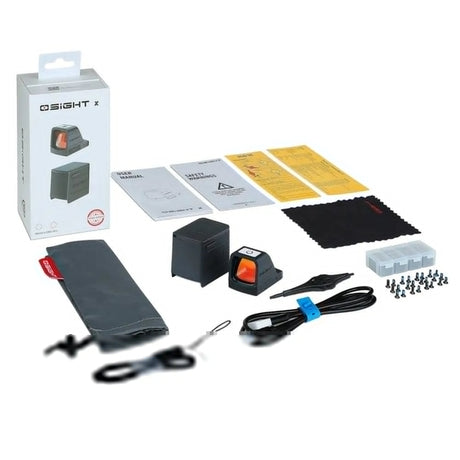

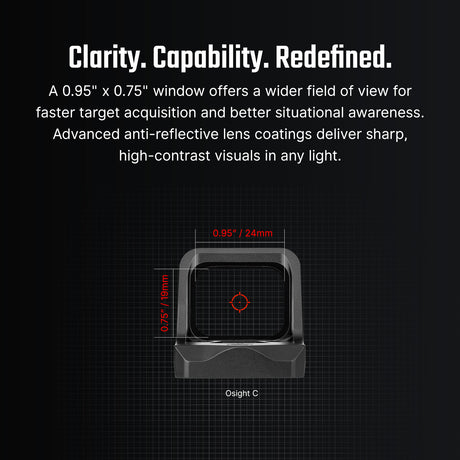

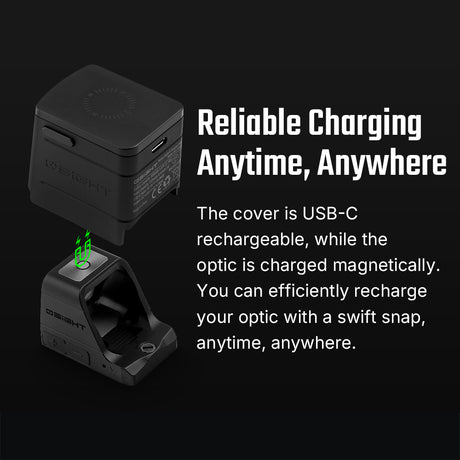

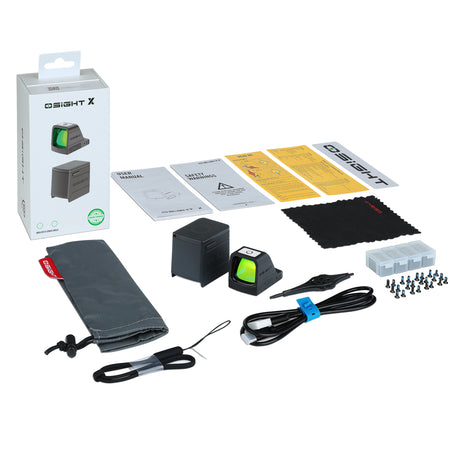

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

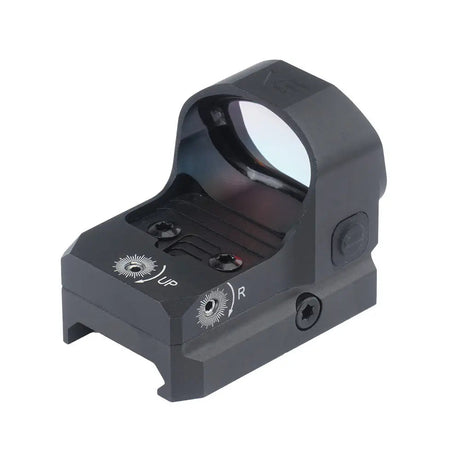

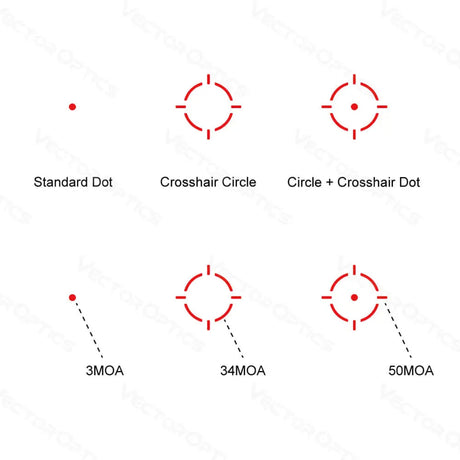

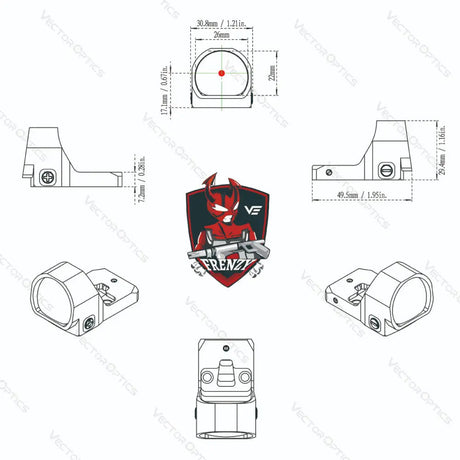

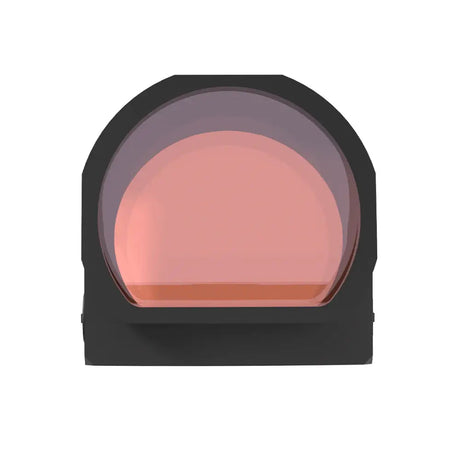

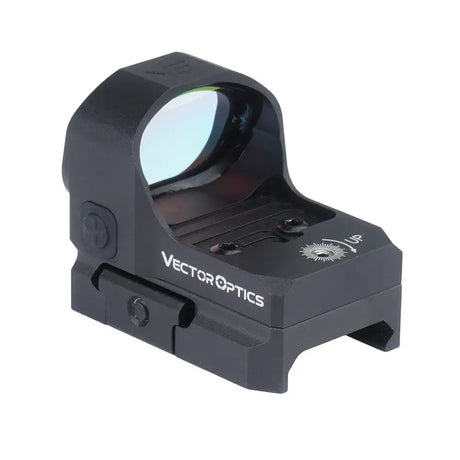

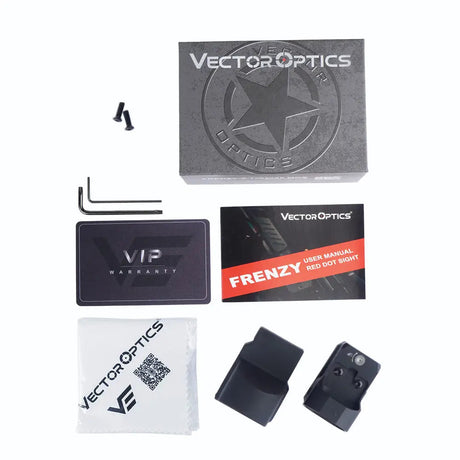

Vector Optics

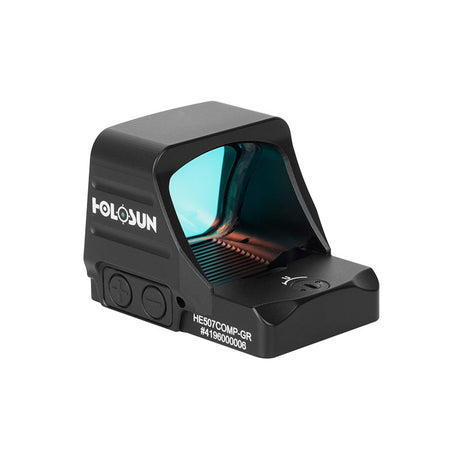

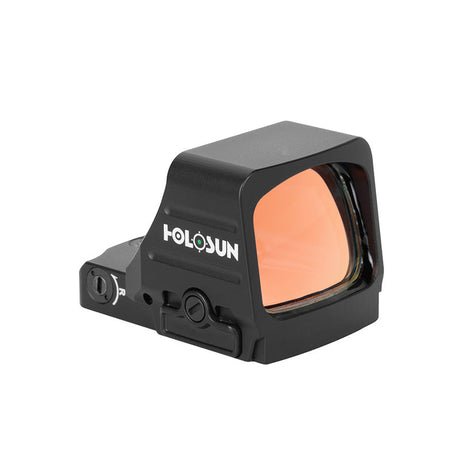

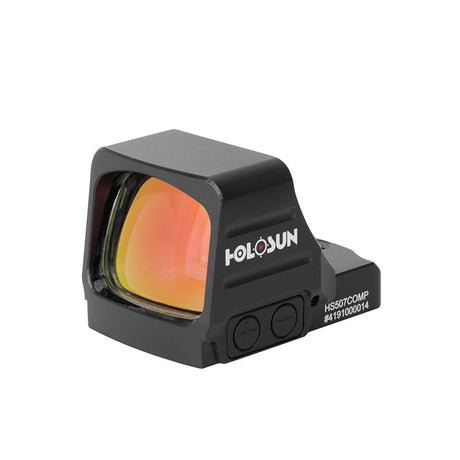

Red doty z footprintem Trijicon RMR

Zobacz wszystkie

Jak zamontować red dot z footprintem Trijicon RMR

To zależy, na jakim urządzeniu chcesz go zamontować.

Inne standardy footprint

Istnieje wiele różnych baz pod kolimatory, ale inne najpopularniejsze to:
