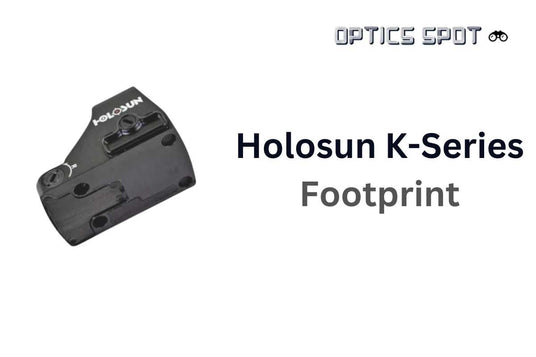

Holosun standard footprint K-series

Footprint kolimatora K-series jest modyfikacją standardu Shield RMSc. W porównaniu do standardu Shield, K-serie nie ma gniazd z tyłu urządzenia, a przednie gniazda są również nieco płytsze. Oznacza to, że aby dopasować kolimator do standardu Shield, trzeba by usunąć tylne piny i skrócić przednie piny.

Modyfikacja niesie jednak ze sobą inne ryzyko - możesz uszkodzić montaż. Stracisz również gwarancję na taki montaż z powodu  modyfikacji. Z  tego powodu traktujemy footprint K-series jako oddzielny standard montażowy zamiast standardu Shield RMSc.

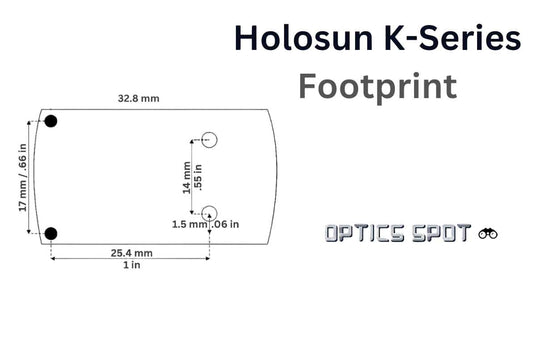

Wzór Holosun K-series składa się z dwóch gniazd w przednich narożnikach przedniej części celownika oraz z dwóch otworów na śruby w tylnej części celownika.

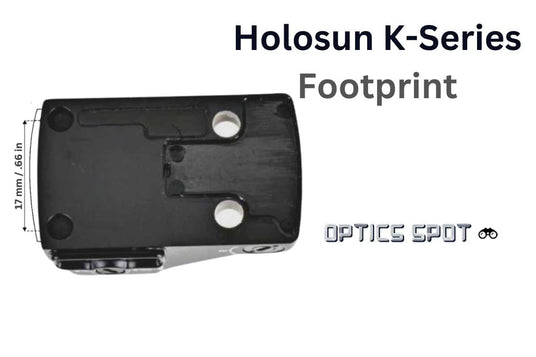

Przednie gniazda są oddalone od siebie o 17 mm / 0.66 cala. Pozycja tych dwóch gniazd odpowiada pozycji pinów znajdujących się na powierzchni montażowej każdego montażu dla tego standardu.

Otwory na śruby są umieszczone w tylnej części urządzenia optycznego. Służą one do mocowania celownika do montaży. Te dwa otwory na śruby są oddalone od siebie o 14 mm / 0.55 cala.

Śruby przeznaczone do tych otworów są zawsze dołączone do zestawu z celownikiem.
