Shield RMSc standard mocowania

Shield RMSc footprint standard

Jakie kolimatory będziesz mógł zamontować na montażu z footprintem RMSc lub Shield RMSc? Czy będziesz mógł zamontować Sig Sauer Romeo Zero na tej samej płytce co Shield RMSc? W tym artykule omawiamy pełną kompatybilność footprintu Shield RMSc.

Wyjaśnienie kompatybilności footprintów

Co oznacza „footprint”? Termin footprint odnosi się do układu gniazd i otworów na śruby w podstawie urządzenia optycznego.

A co oznacza, że footprinty są kompatybilne?

Każdy celownik optyczny posiada jakąś podstawę montażową. Podstawa składa się z pinów w różnych pozycjach oraz otworów na śruby służących do mocowania celownika do montażu. Jeśli dwa celowniki używają tej samej podstawy montażowej, mówimy, że mają ten sam footprint.

W tym artykule pokazujemy, które kolimatory mają ten sam footprint.

Wzór footprintu Shield RMSc

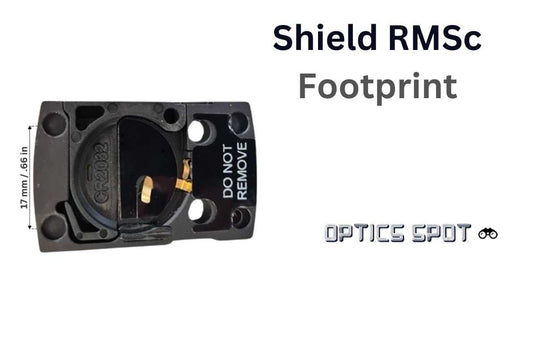

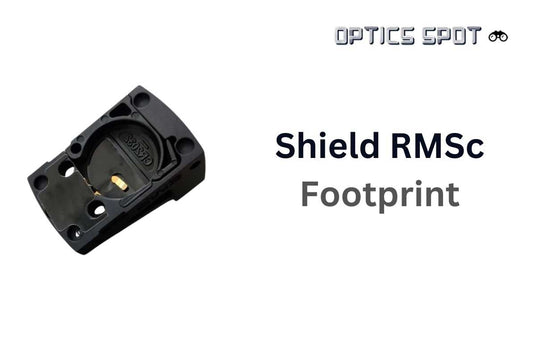

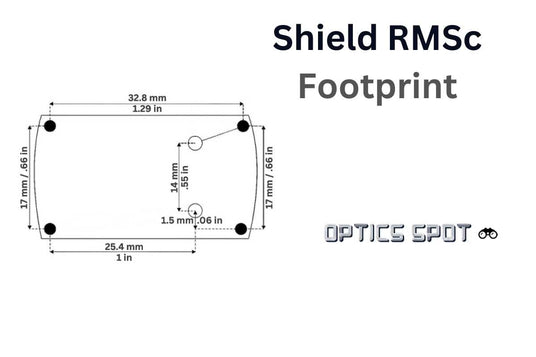

Footprint Shield RMSc składa się z czterech gniazd w rogach celownika oraz dwóch otworów na śruby z tyłu celownika.

Przednie i tylne gniazda są oddalone od siebie o 17 mm / 0,66 cala. Odległość od tylnych gniazd do przednich wynosi 32,8 mm / 1,29 cala. Położenie tych czterech gniazd odpowiada położeniu pinów na powierzchni montażowej każdego montażu dla tego standardu.

Otwory na śruby znajdują się w tylnej części urządzenia optycznego. Służą do mocowania celownika do montażu. Te dwa otwory na śruby są oddalone od siebie o 14 mm / 0,55 cala.

Śruby przeznaczone do tych otworów na śruby są zawsze dołączone do zestawu z celownikiem.

Kompatybilne kolimatory

Footprint RMSc jest stosowany przez wielu innych producentów na rynku.

Poniżej znajduje się pełna lista kolimatorów, które będą działać z footprintem Shield RMSc.

Shield RMSc standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-018 Spike
  • ADE Advanced Optics RD3-021 Nuwa

Burris

  • Burris FastFire C

JPoint

  • JPoint MRD

Canik

  • MECANIK MO1

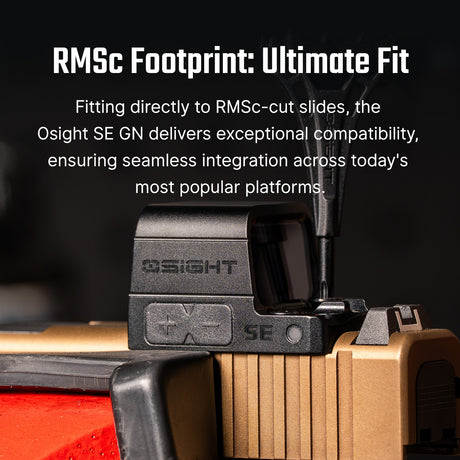

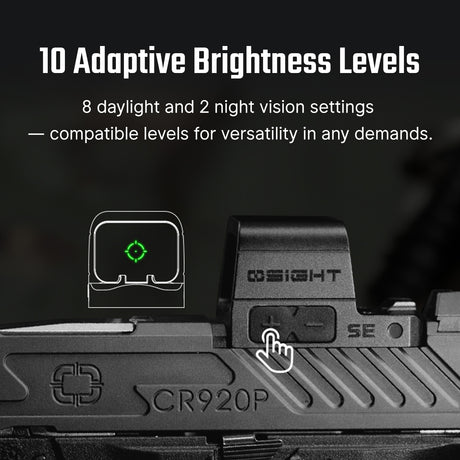

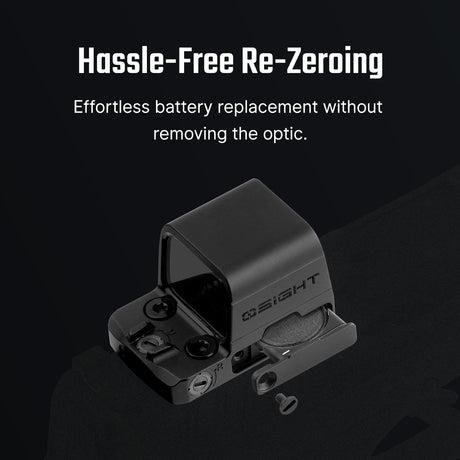

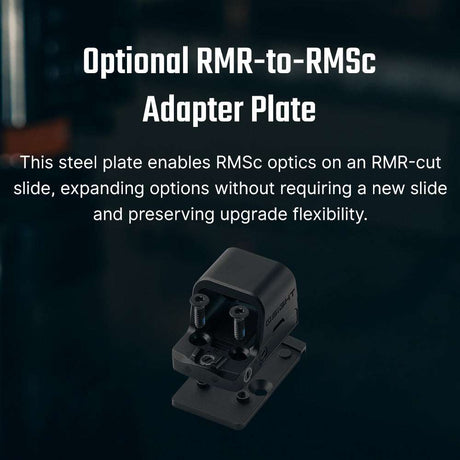

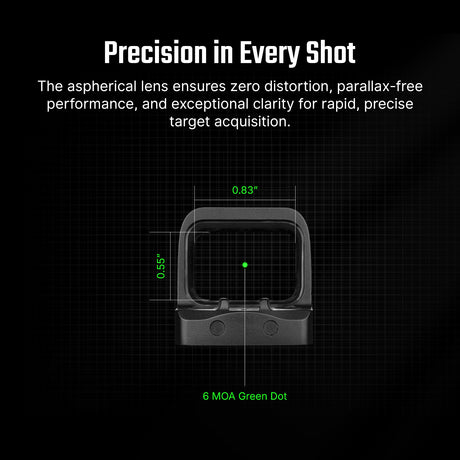

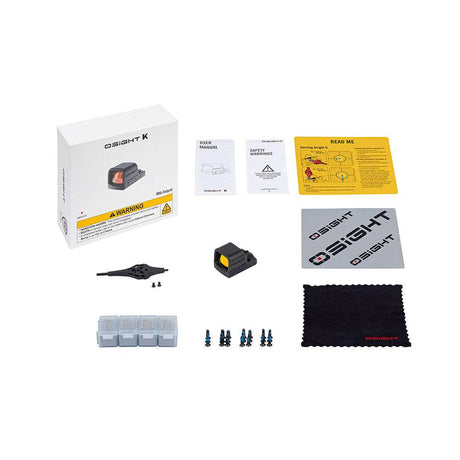

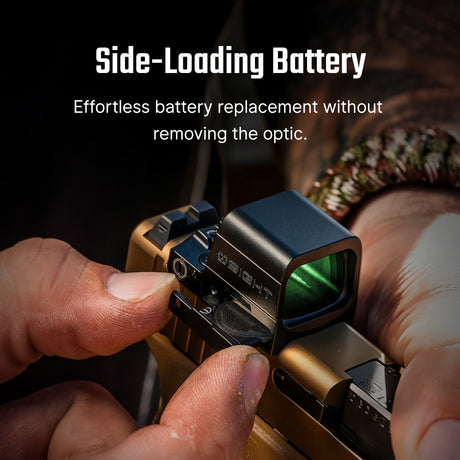

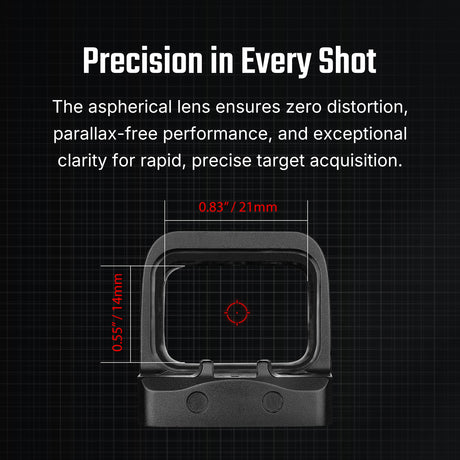

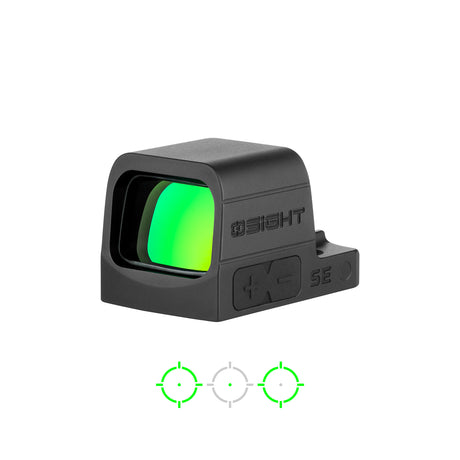

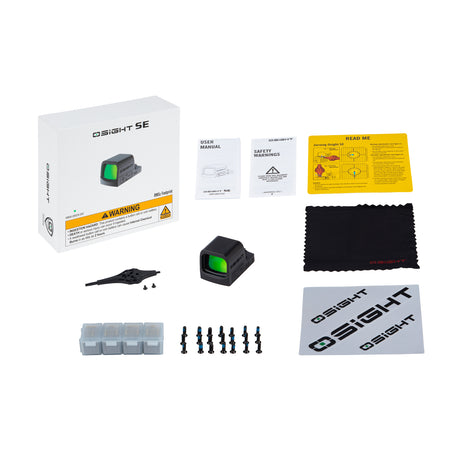

Osight

Riton

  • Riton X3 Tactix PRD

Shield

Sig

  • Sig Romeo Zero
  • Sig Romeo-X

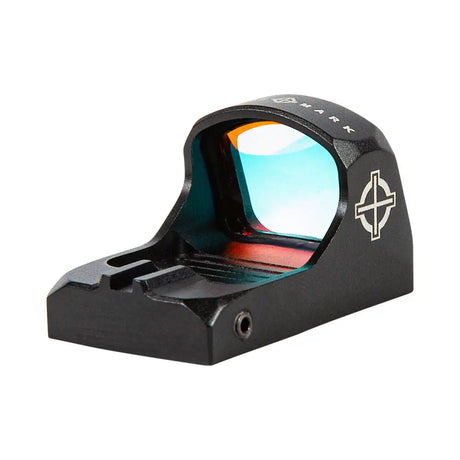

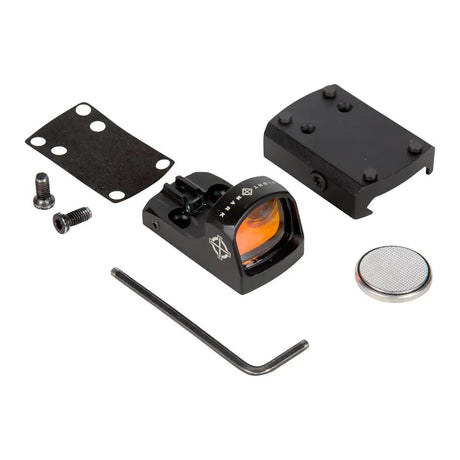

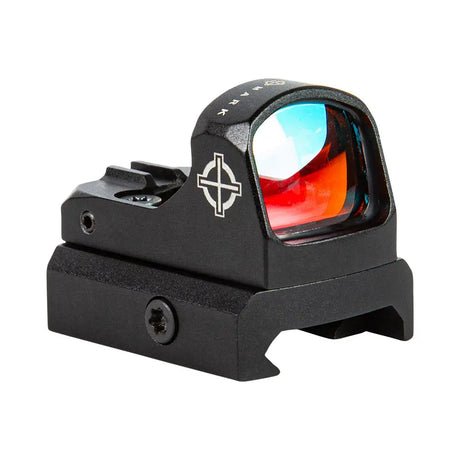

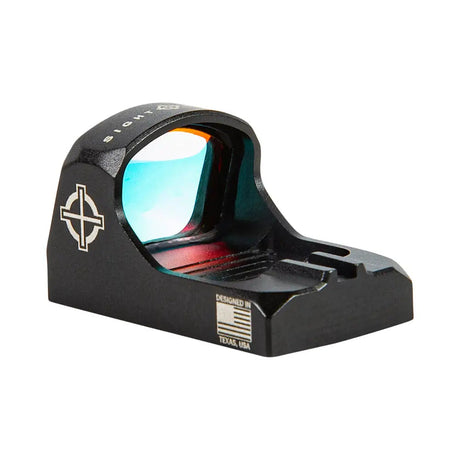

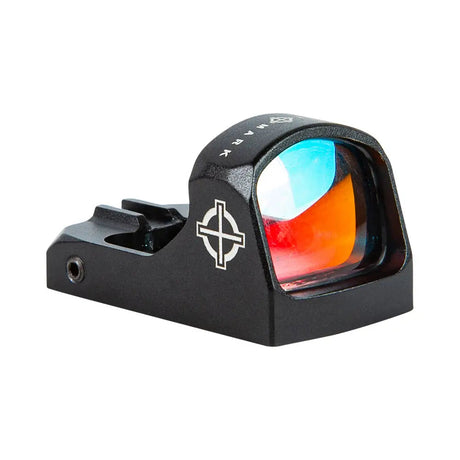

Sightmark

Swampfox

  • Swampfox Sentinel 1×16

UTG

  • UTG OP3 Mini Micro

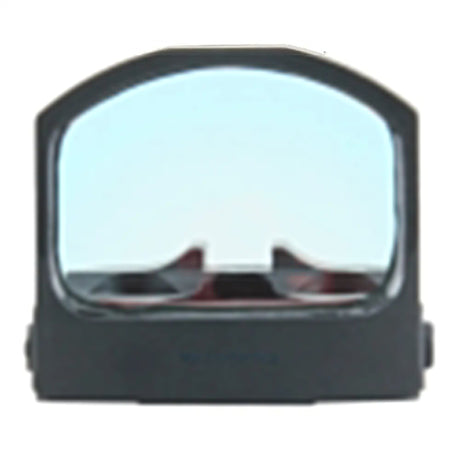

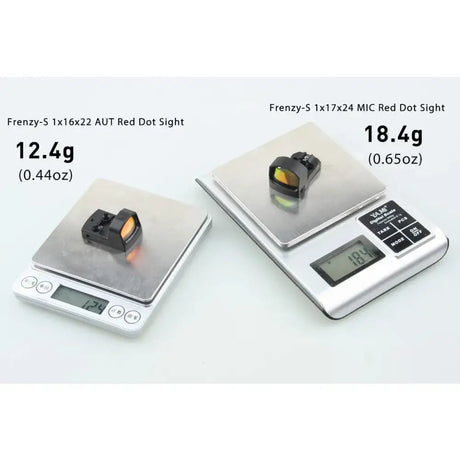

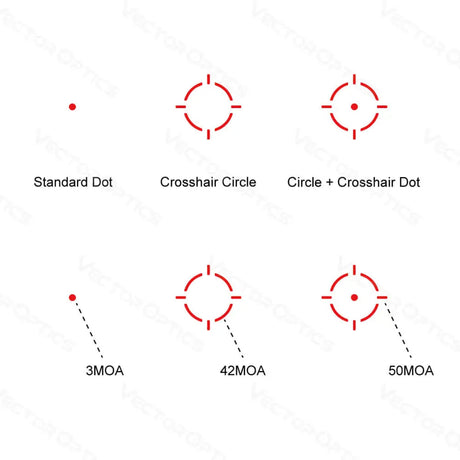

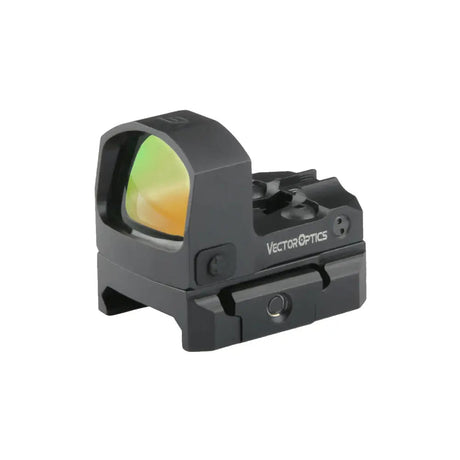

Vector Optics

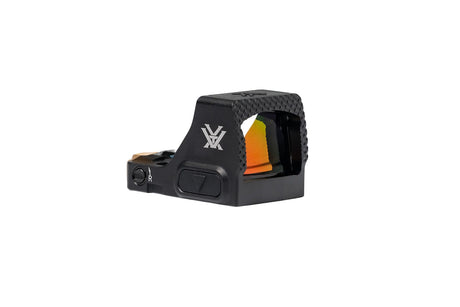

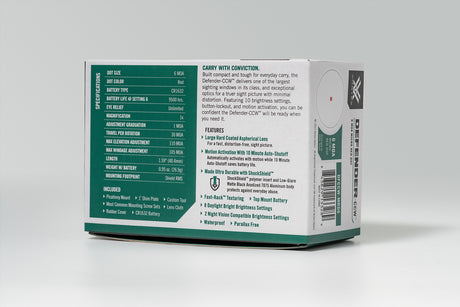

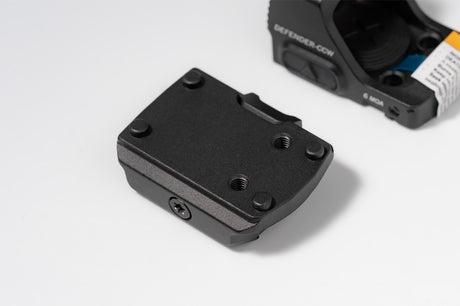

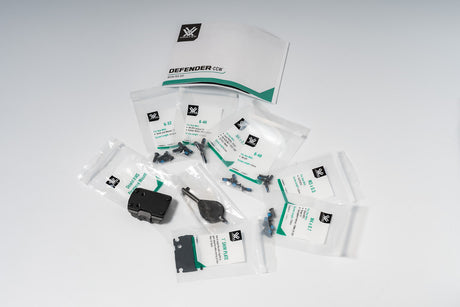

Vortex

Kolimatory z footprintem Shield RMSc

Zobacz wszystkie

Jak zamontować red dot z footprintem Shield RMSc

To zależy, na jakim urządzeniu chcesz go zamontować.

Inne standardy footprint

Istnieje wiele różnych baz do celowników red dot, ale inne najczęściej spotykane to:
