Trijicon RMR footprint standard

Trijicon RMR footprint standard

Które kolimatory będą działać z montażem Trijicon? Czy będzie można zamontować Holosun 507C na tej samej płytce co kolimator Trijicon RMR? W tym artykule omawiamy pełną kompatybilność footprintu.

Wyjaśnienie kompatybilności footprintów

Co oznacza „footprint”? Termin footprint odnosi się do struktury gniazd i otworów na śruby w podstawie urządzenia optycznego.

A co to znaczy, że footprinty są kompatybilne? Każdy celownik optyczny ma jakąś podstawę montażową. Podstawa składa się z pinów w różnych pozycjach oraz otworów na śruby używanych do mocowania celownika do montażu.

Jeśli dowolne dwa celowniki używają tej samej podstawy montażowej, mówimy, że mają ten sam footprint. W tym artykule pokazujemy, które kolimatory mają ten sam footprint.

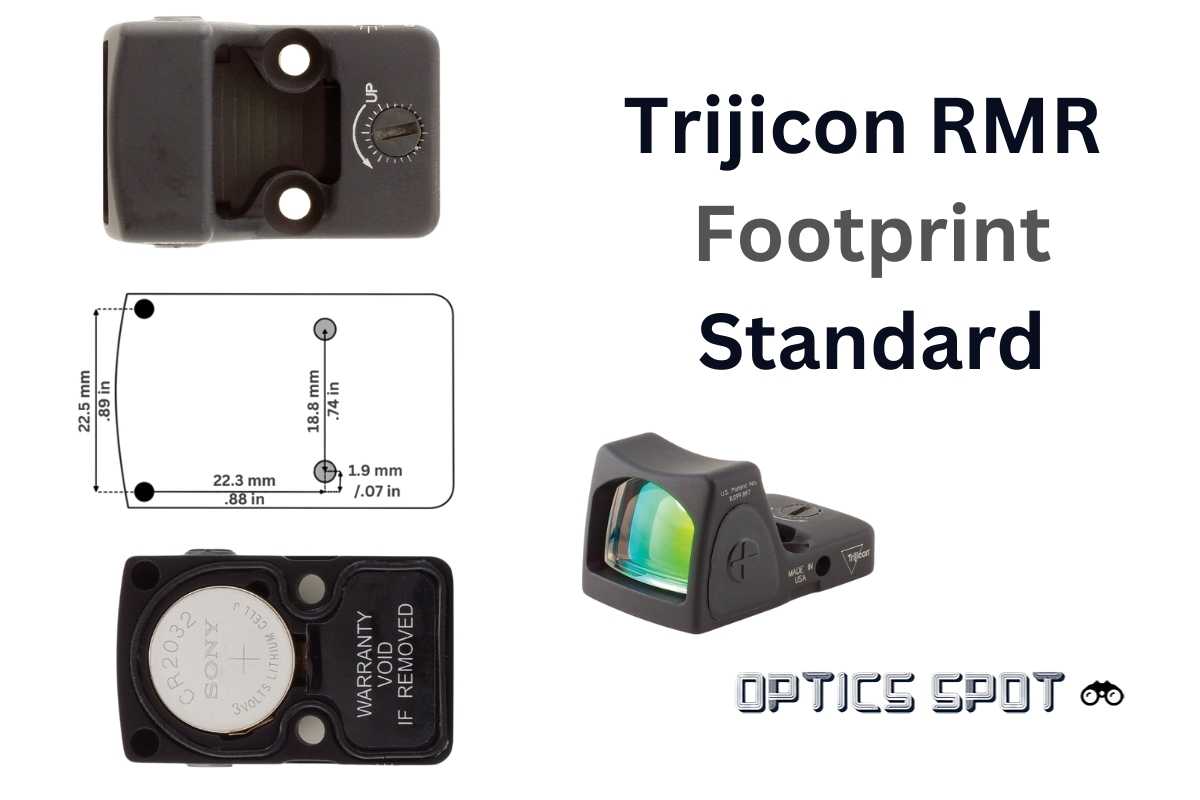

Wzór footprintu Trijicon RMR

Footprint RMR składa się z dwóch gniazd z przodu oraz dwóch otworów na śruby pośrodku celownika.

Przednie gniazda są oddalone od siebie o 22,5 mm / 0.89 cala, każde umieszczone w rogu przedniej części celownika. Położenie tych dwóch gniazd odpowiada położeniu pinów znajdujących się na powierzchni montażowej każdego montażu dla tego standardu.

Otwory na śruby są umieszczone mniej więcej pośrodku urządzenia optycznego. Służą one do mocowania celownika do montażu. Te dwa otwory na śruby są oddalone od siebie o 18,8 mm / 0.74 cala.

Śruby przeznaczone do tych otworów są zawsze dołączone do zestawu z celownikiem.

Kompatybilne kolimatory

RMR to jeden z najpopularniejszych footprintów na rynku.

Poniżej znajdziesz pełną listę przyrządów celowniczych, które będą działać ze standardem Trijicon footprint.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

Vector Optics

Kolimatory z footprint Trijicon RMR

Zobacz wszystkie

Jak zamontować kolimator z footprint Trijicon RMR

To zależy od tego, na jakim urządzeniu chcesz go zamontować.

Inne standardy footprint

Istnieje wiele różnych podstaw dla kolimatorów, ale inne najpopularniejsze to następujące:
